Einsatzbereich
| pH: | 0 - 14 |
Temperatur: t = -100… +250 °C
Haupteinsatzgebiet
- Stopfbuchspackungen gesperrt z. B. 2L3 oder gespült L4 mit Laternenring
Eignung
Alle Industrien
Zulassung
FDA Konformität
Lieferform
- lieferbar in einer Länge von 1.180 mm
- Sonderquerschnitte auf Anfrage
Detailansicht
Einbau
Packungsquerschnitt ist Höhe bzw. Nennmaß der STARAQUA. Zuschnitt erfolgt wie bei einen Packungsring auf Länge im 75° Stumpfschnitt mit scharfem Messer. Restteile eines Querschnitts können zusammengesetzt werden.
Abschätzung der Schneidlänge: Ermittlung Stopfbuchsquerschnitt (D-d)/2.
L = (Wellendurchmesser + Stopfbuchsquerschnitt Laternenring) x 3,14
Registrierte Benutzer können Informationen über die Vorratsmenge einsehen.
STAR AQUA
PTFE Laternenring
Eigenschaften
- Wirtschaftliche Lagerhaltung, da Wellendurchmesser unabhängig und Lieferung als Meterware
- Ersatz für gedrehte metallische Sperrwasserringe
- Universal einsetzbar, gute chemische und thermische Beständigkeit
- Leicht mit dem Packungszieher aus der Stopfbuchse zu entfernen
- Keine Korrosion und Wellenverschleiß, kein Verkanten im Einsatz

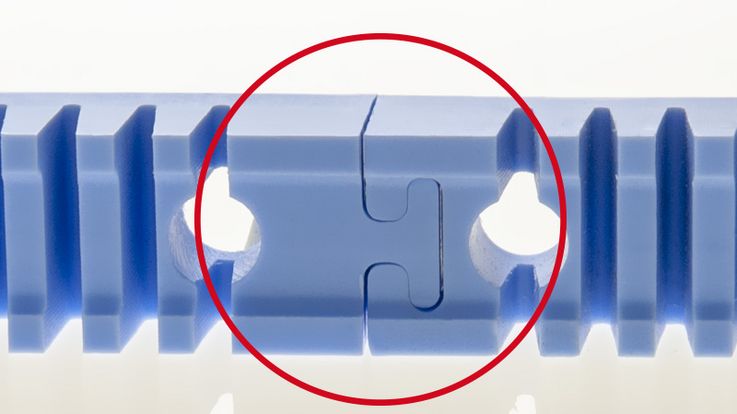

- Kein Abfall im Zuschnitt, da Endstücke miteinander verbunden werden können (siehe Bild)
Abmessungen
Die Höhe des Laternenrings ist von der Packungsabmessung abhängig.
| Stopfbuchs-Querschnitt | Höhe x Breite | Höhe x Breite | |
|---|---|---|---|
| [mm] | [inch] | [mm] | [inch] |
| 8 | 5/16" | 7,6 x 11,4 | 0.30 x 0.45 |
| 3/8" | 9,0 x 13,2 | 0.35 x 0.52 | |
| 3/8" wide | 9,0 x 19 | 0.35 x 0.75 | |
| 10 | 9,4 x 13,2 | 0.37 x 0.52 | |
| 7/16" | 10,5 x 14,3 | 0.41 x 0.56 | |
| 7/16" wide | 10,5 x 22 | 0.41 x 0.87 | |
| 12 | 11,1 x 15,6 | 0.44 x 0.61 | |
| 1/2" | 12,1 x 17 | 0.48 x 0.67 | |
| 1/2" wide | 12,1 x 25,4 | 0.48 x 1.0 | |
| 13 | 12,6 x 17 | 0.50 x 0.67 | |
| 14 | 9/16" | 13,5 x 19,2 | 0.53 x 0.75 |
| 15 | 14,2 x 19,2 | 0.56 x 0.75 | |
| 16 | 5/8" | 15,2 x 20,6 | 0.60 x 0.81 |
| 16 | 5/8" wide | 15,2 x 31 | 0.60 x 1.25 |
| 18 | 17 x 22,1 | 0.67 x 0.87 | |
| 19 | 3/4" | 18,1 x 22,1 | 0.71 x 0.87 |
| 19 | 3/4" wide | 18,1 x 38 | 0.71 x 1.5 |
| 20 | 19 x 23,8 | 0.75 x 0.94 | |
| 22 | 7/8" | 20,8 x 25,2 | 0.81 x 1.00 |
| 25 | 1" | 23,5 x 28,2 | 0.93 x 1.11 |
